1-Wire projektieren
Voraussetzung: Ein 1-Wire-Temperatursensor ist angeschlossen.
Das Projekt OneWire.project enthält eine Applikation, die Geräte erkennt, die über 1-Wire angeschlossen sind. Außerdem wird ein Temperatursensor vom Typ DS18B20 angesteuert. Dabei ist die 1-Wire-Datenleitung an den GPIO4 angeschlossen.
Tipp
Sie können die Beispielapplikation verwenden, um die ID zu ermitteln.

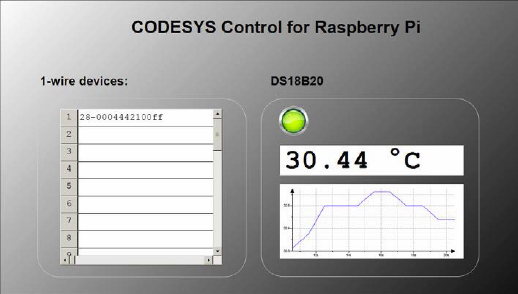

Durchsuchen des Netzwerkes nach 1-Wire-Geräten und Anzeige der IDs der gefundenen Geräte in einer Visualisierung
Messen und anzeigen der Sensortemperatur, wenn unter den gefundenen Geräte ein DS18B20 mit korrekt konfigurierter ID ist.
Wichtig
Der Datenaustausch über 1-Wire nimmt viel Zeit in Anspruch. Währenddessen ist die Task blockiert. Ordnen Sie bei zeitlich kritischen Anwendungen die Applikation der 1-Wire-Feldbusgeräten einer anderen Task zu! Im Geräteeditor in der Registerkarte Taskaufstellung können Sie Tasks zuordnen.
